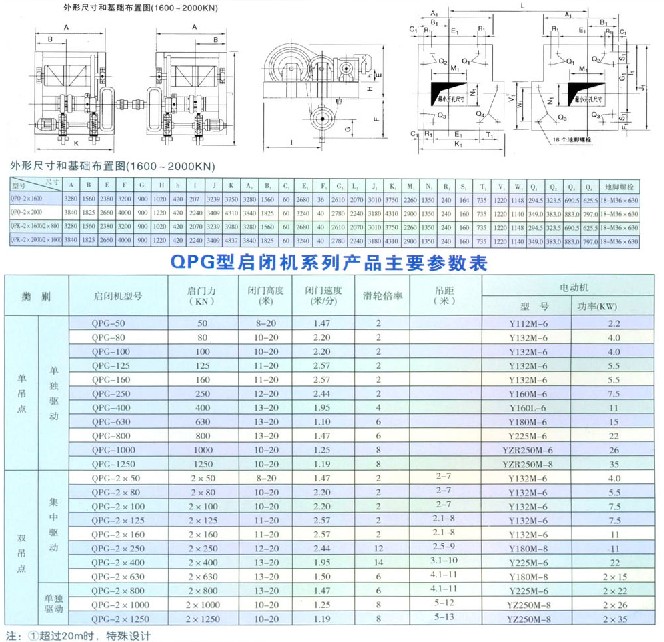

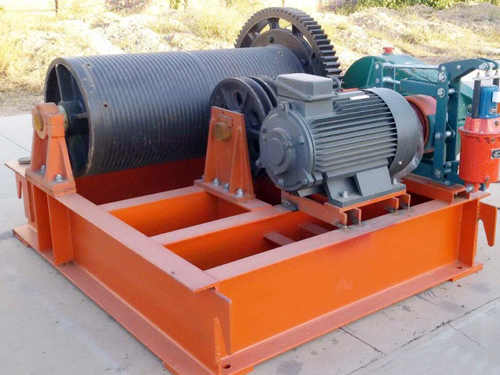

ＱＰＧ型高揚程卷揚啟閉機　　　
固定卷揚啟閉機電源采用三相四線制交流380V，50Hz供電。電源通過外部提供的動力電源直接引到動力控制柜總斷路器上，分別提供各機構電氣傳動所需的三相、380V主電源及照明、檢修等輔助電源。配電保護系統由總斷路器、總電源接觸器、各機構自動開關組成，從而可以使發生故障的支路被隔離維修，而不影響其它支路的操作，把故障的影響壓縮到小范圍。配電控制回路中，設有整機電源的起動、停止、互鎖、電源指示、安全開關及限位開關等環節，設有短路保護和過流保護、缺相保護、限位保護、過載保護、主隔離開關、斷開總電源的急停按鈕以及行程保護。當供電電源中斷時自動斷開主回路。







起升機構：電動機 2×160KN型起升機構采用一臺電動機集中驅動，電機型號為YZ180L-8-11KW，由一套控制系統控制該起升機構；電機采用直接起動的方式起動，在控制柜上設有起升、下降按鈕操作。
制動器 采用電力液壓塊式制動器，制動器與起升電機并聯，與電機同時得失電。即當電機得電失，制動器打開，當電機斷電時制動器自動抱閘。

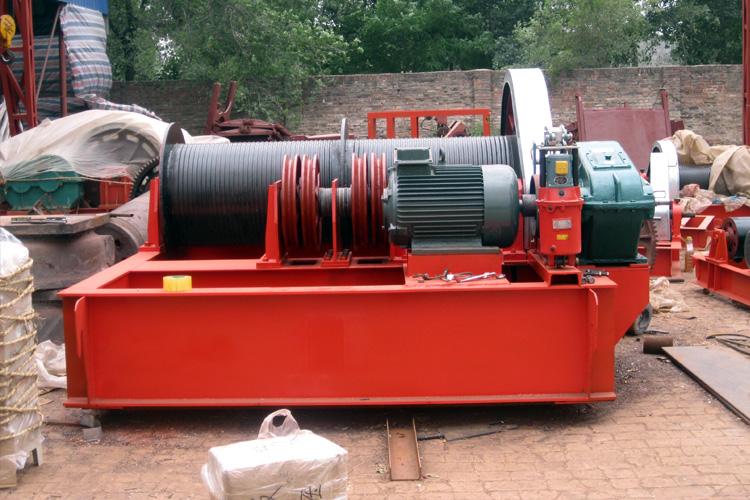

高揚程卷揚式啟閉機
